防爆接线盒

防爆接线盒

厂家直销 全程跟踪 免费安装

防爆接线盒外壳采用铝合金高压铸造成型,表面经抛丸后粉末静电喷塑,引入口具有多种方式用规格,满足现场各种布线需要,防扭转身专用接线端子,安全可靠,接线方便,适用于爆炸性气体环境1区、2区,可燃性粉尘环境21区、22区。...

24小时咨询热线: 0513-8366 8998

产品介绍

1.适用于爆炸性气体环境1区、2区;
2.适用于可燃性粉尘环境21区、22区;
3.适用于IIA、IIB、IIC级爆炸性气体环境;
4.适用于温度组别为T1~T6的环境;

5.广泛适用于石油采炼、储存、化工、医药、纺织、印染、军工及军事设施等爆炸性危险场所。

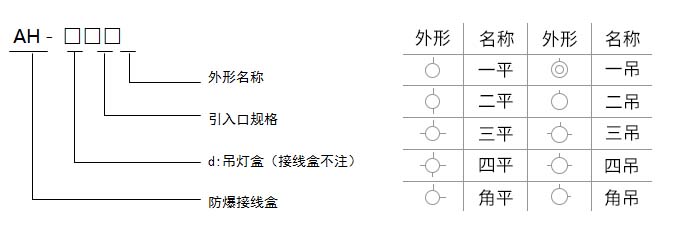

型号含义

产品特点

1.外壳采用铝合金高压铸造成型,表面经抛丸后粉末静电喷塑;
2.引入口具有多种方式及规格,满足现场各种布线需要;
3.防扭转专用接线端子,安全可靠,接线方便;
4.引入口螺纹型式常规为管螺纹,也可根据要求加工成公制螺纹或NPT螺纹;
5.钢管或电缆布线。

技术参数

1.执行标准:GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、GB 12476.5、IEC60079-0、IEC60079-1、IEC60079-7、IEC61241-0、IEC61241-1
2.额定电压:AC380V
3.额定电流:20A
4.防爆标志:Exd ⅡC T6 Gb/Ex tD A21 IP65 T80℃、Exe ⅡT6 Gb/Ex tD A21 IP65 T80℃
5.防护等级:IP65

6.防腐等级:WF1

选型表

产品图片

外形图

引入口规格

适用电缆外径(mm)

ⅡC级

G½″

Ø6~ø10

G¾″

Ø9~ø14

G1″

Ø11~ø18

ⅡC级

G1¼″

Ø14~ø25

G1½″

Ø17~ø28

G2″

Ø25~ø38

增安型

G½″

Ø6~ø10

G¾″

Ø9~ø14

G1″

Ø11~ø18



吊灯型

G¾″

Ø9~ø14



订购须知

1.引入口螺纹型式为管螺纹,也可根据用户要求定制;
2.常规供货时,吊盖引入口与壳体引入口螺纹规格一致,如有特殊要求订货时请注明;
3.订货时,请在型号后面明确注明所需产品的防爆形式。
例:1.若需订购防爆接线盒,引入口规格为G1½″、二平、ⅡC级产品,则订货型号为“AH-G1½二平”;
2.若需订购防爆接线盒,引入口规格为G¾″、三吊、增安型产品,则订货型号为“AH-G1¾三吊”。
