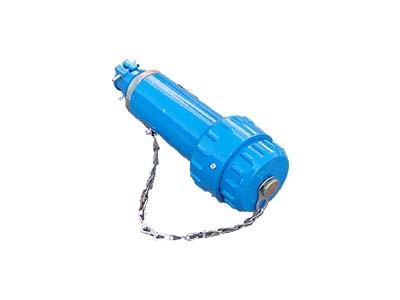

防爆插销

防爆插销

厂家直销 全程跟踪 免费安装

防爆插销外壳采用铝合金高压铸造成型,表面经抛丸后高压静电喷塑,插销内置联锁机构,只有插座内开关分断后方能拔出手头,产品结构紧凑,造型美观大方,安装维护方便,适用于爆炸性气体环境1区、2区,可燃性粉尘环境21区、22区。...

24小时咨询热线: 0513-8366 8998

产品介绍

1.适用于爆炸性气体环境1区、2区;
2.适用于可燃性粉尘环境21区、22区;
3.适用于ⅡA、ⅡB、ⅡC级爆炸性气体环境;
4.适用于温度组别为T1~T6环境;
5.广泛用于石油采炼、储存、化工、医药、军工及军事设施等爆炸性危险场所。
6.16A、32A两种规格可选;
7.直插、斜插两种安装方式。

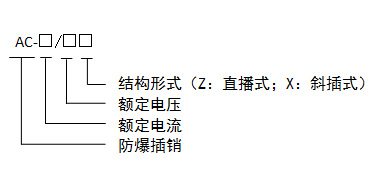

型号含义

产品特点

1.外壳采用铝合金高压铸造成型,表面经抛丸后高压静电喷塑;
2.插销内置联锁机构,只有插座内开关分断后方能拔出手头;
3.产品结构紧凑,造型美观大方,安装维护方便;
4.钢管或电缆布线。

选型表

产品型号

额定电压

额定电流(A)

极数

引入口规格

适用电缆外径(mm)

防爆标志

AC-16/Z

220

16

1P+N+PE

G3/4″

Ø9~Ø14

Ex deⅡCT6
ExtDA21IP65T80℃

380

16

3P+PE

AC-16/X

220

16

1P+N+PE

380

16

3P+PE

AC-32/Z

220

32

1P+N+PE

G1¼″

Ø14~Ø25

380

32

3P+PE

AC-32/X

220

32

1P+N+PE

380

32

3P+PE


技术参数

AC-16技术参数

1.执行标准:GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、GB 12476.5、
2.IEC60079-0、IEC60079-1、IEC60079-7、IEC61241-0、IEC61241-1
3.防爆标志:Ex deⅡCT6、Ex tD A21 IP65 T80℃
4.额定电压:AC220/380V
5.极数:1P+N+PE、3P+PE          防腐等级:WF1
6.额定电流:16A                 引入口规格:G3/4″、G1¼″
7.使用类别:AC-1、AC-3          适用电缆外径:Ø9mm~Ø14mm、Ø14mm~Ø25mm
8.防护等级:IP65


AC-32技术参数

1.执行标准:GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、GB 12476.5、
2.IEC60079-0、IEC60079-1、IEC60079-7、IEC61241-0、IEC61241-1
3.防爆标志:Ex deⅡCT6、Ex tD A21 IP65 T80℃
4.额定电压:AC220/380V
5.极数:1P+N+PE、3P+PE
6.额定电流:32A
7.使用类别:AC-1、AC-3
8.防护等级:IP65
9.防腐等级:WF1
10.引入口规格:G3/4″、G1¼″
11.适用电缆外径:Ø9mm~Ø14mm、Ø14mm~Ø25mm

订购须知

如产品用于户外场所,建议配置防雨罩;
例:如需定购用于爆炸性气体环境的防爆插销,额定电流16A、额定电压220V、直插式,则订货型号为“AC-16/220Z”。
