智能粉尘正压防爆电气柜

智能粉尘正压防爆电气柜

厂家直销 全程跟踪 免费安装

KTC1系列智能粉尘正压防爆电气柜(以下简称正压柜),适用于工厂企业中存在或可能存在ⅢA、ⅢB、ⅢC 类T1~T4组爆炸性粉尘的1 区或2 区危险场所。该产品经国家级仪器仪表防爆安全监督检验站检验合格并取得了防爆合格证。...

24小时咨询热线: 0513-8366 8998

产品介绍

KTC1系列智能粉尘正压防爆电气柜(以下简称正压柜),适用于工厂企业中存在或可能存在ⅢA、ⅢB、ⅢC 类T1~T4组爆炸性粉尘的1 区或2 区危险场所。该产品经国家级仪器仪表防爆安全监督检验站检验合格并取得了防爆合格证。经国家质量监督检验检疫总局检查合格,获得全国工业产品生产许可证。

产品具有智能集中控制、彩屏文字显示、换气量智能积算、换气保压后自动供电、失压补气、故障报警及危险时自动切断电源等功能。


正压原理

本产品是通过防爆仪表箱内的智能单片机控制系统与气体压力控制系统匹配,将洁净、安全的压缩空气或惰性气体引入正压腔,完成吹扫柜体内部的可燃性粉尘,并能够维持正压腔内一定的压力,使正压腔内形成微正压,阻止外界危险粉尘的进入,达到防爆的目的。

运行要素

正压运行需要以下三个必要因素

  • ● 稳定,安全的气源(通常的仪表压缩空气就能满足要求);
  • ● 具有较高密封性能的箱体;
  • ● 一套高质量、高可靠性的正压控制系统。

结构描述

本产品由正压柜柜体、正压气路控制系统和防爆仪表箱三部分组成。

正压柜柜体

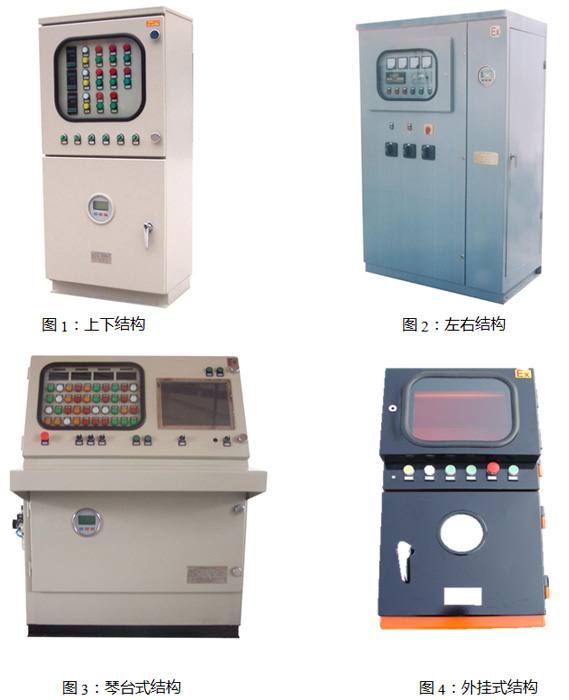

正压柜柜体采用1.5~2.5mm厚的冷轧钢板或不锈钢板焊接而成,通气管道采用不锈钢管,进出电缆采用电缆密封接头。前门可设置玻璃显示窗,显示仪表、指示灯等内容。外壳防护等级由IP65和IP66两种可选择。正压柜结构形式由上下结构、左右结构、琴台式结构和外挂式结构四种,分别见图1~图4。也可根据客户要求作特殊设计。

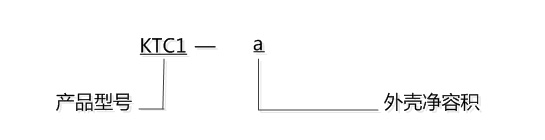

型号含义

产品型号

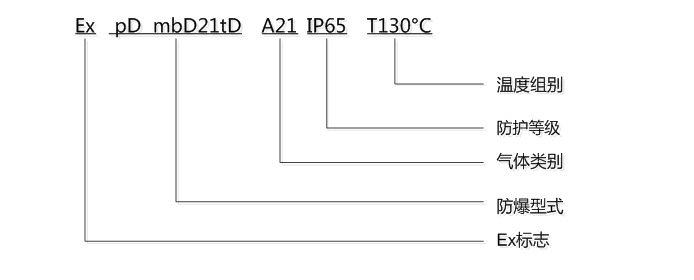

防爆标志




遵循标准

标准代号

标准名称

GB14048.1-2008

低压开关设备和控制设备

GB3836.1—2010

爆炸性气体环境用电气设备 第 1 部分:通用要求

GB3836.2—2010

爆炸性气体环境用电气设备第2 部分:隔爆型“d”

GB3836.5—2004

爆炸性气体环境用电气设备第5 部分:正压外壳型“p”

GB3836.9—2006

爆炸性气体环境用防爆电气设备 第9部分:浇封型“m”

GB4208—2008

外壳防护等级(IP 代码)

技术参数

参数

描述

防爆标志

ExPd mbD21 Td A21 IP65 T130°C

认证机构

NEPSI

温度范围

-20°C~40°C

气源

不含有爆炸性气体和粉尘的压缩空气或惰性气体

气源压力

0.2~1.0Mpa

气源流量

>10m3/h

外壳防护等级

IP65/IP66

额定电压

AC380V/AC220V/DC24V

额定电流

≤1000A

维持压力

150-400Pa

最大吹扫压力

≤ 2000Pa

最小工作压力

≥50Pa

吹扫容积

5倍正压腔净容积

气体消耗量

取决于柜体容积和面板与案件数量,每立方米正压腔容积≤5m³/h


技术参数

参数

描述

防爆标志

ExPd mbD21 Td A21 IP65 T130°C

认证机构

NEPSI

温度范围

-20°C~40°C

气源

不含有爆炸性气体和粉尘的压缩空气或惰性气体

气源压力

0.2~1.0Mpa

气源流量

>10m3/h

外壳防护等级

IP65/IP66

额定电压

AC380V/AC220V/DC24V

额定电流

≤1000A

维持压力

150-400Pa

最大吹扫压力

≤ 2000Pa

最小工作压力

≥50Pa

吹扫容积

5倍正压腔净容积

气体消耗量

取决于柜体容积和面板与案件数量,每立方米正压腔容积≤5m³/h
