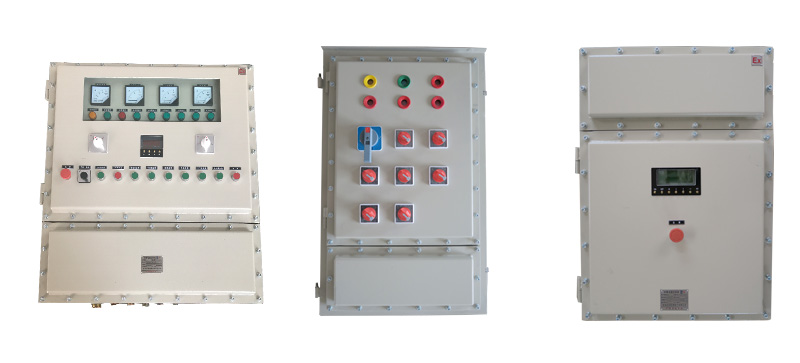

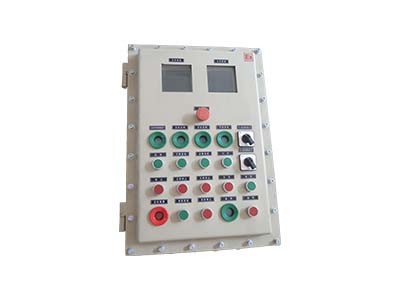

防爆电器控制箱IIB

防爆电器控制箱IIB

厂家直销 全程跟踪 免费安装

Kxd系列防爆控制箱(以下简称控制箱),按GB3836 2010≤爆炸性气体环境用防爆电气设备≥规程设计和制造。防爆标志:Ex d IIBT6Gb EXtdA21IP65T80℃,可适用于具有可燃性气体与空气形成的爆炸性混合物(其混合物属于IIA,IIB类T1~T6组)及以下的场所 ...

24小时咨询热线: 0513-8366 8998

产品介绍

Kxd系列防爆控制箱(以下简称控制箱),按GB3836.2010≤爆炸性气体环境用防爆电气设备≥规程设计和制造。防爆标志:Ex d IIBT6Gb/EXtdA21IP65T80℃,可适用于具有可燃性气体与空气形成的爆炸性混合物(其混合物属于IIA,IIB类T1~T6组)及以下的场所,但周围介质中不含油破坏金属绝缘的活动性化学物质,供交流50HZ、220V/380V的线路中,作为电力设备的控制之用。

结构描述

控制箱的外壳是用高强度铝合金铸造或优质钢板焊接制成,内腔空气开关,通过盖上的手柄及传动机构操作开关,盖和体用螺丝紧固,盖上标明“严禁带电开盖”警告牌以保安全,主副腔有接线连接端子,引出线口中用G3/4~G4的钢管或不同外径橡胶电缆作进出线用。

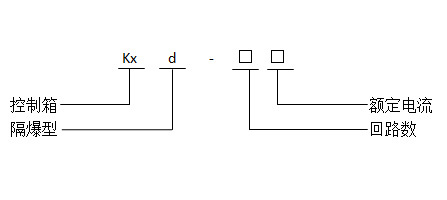

型号含义

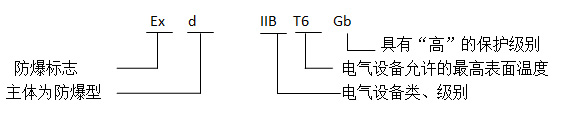

防爆标志含义

使用环境

控制箱的使用环境

工作温度为-20°C~+40°C

  • 海拔不超过2000米
  • 周围属于IIA、IIB类T1~T6组爆炸性混合物的危险场所。
  • 相对湿度不大于90%(+25°C)
  • 户内、户外均可使用。
  • 无剧烈冲击和振动场所。

结构概述

控制箱的外壳是用高强度铝合金铸造或优质钢板焊接制成,内腔空气开关,通过盖上的手柄及传动机构操作开关,盖和体用螺丝紧固,盖上标明“严禁带点开盖”警告牌以报安全,主副腔有接线连接端子,引出线口中用G3/4~G2的钢管或不同外径橡胶电缆作进出线用。

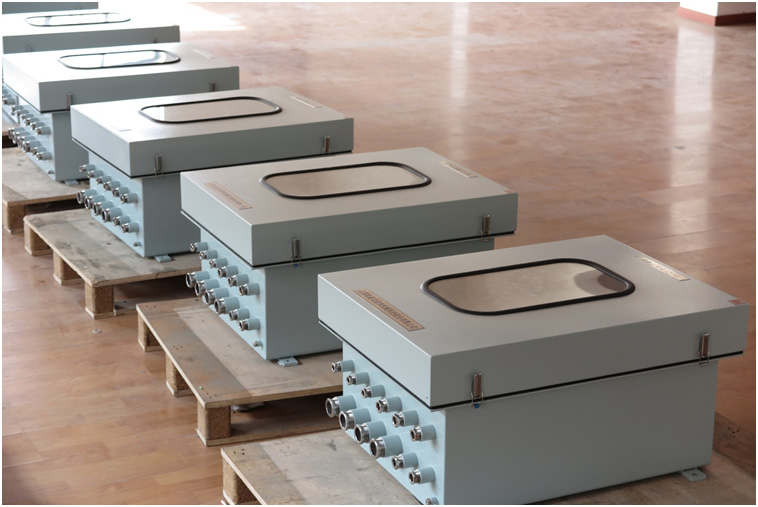

外形示意图

使用与维护

  • 安装使用前检查有无符合要求的防爆标志及警告牌标志。
  • 安装好后检查紧固件应完整无缺损。
  • 检查或维修前应断开电源再打开盖子。
  • 检修完毕应及时关闭箱盖;若跨工作日检修,在断电安全的前提下,工作结束后,应当至少将隔爆面右上角的螺丝紧固,防止发生落门现象。
  • 非专业人员不能随便操作。
  • 应定期进行检查,如发现不正常现象应立即进行修理,装卸时注意保护隔爆面。修理完毕后应在隔爆面上涂204-1防锈油,以防锈蚀。
  • 应定期进行修理、打扫、清理时用干净擦布进行,不能使用化学清洁剂,以免损坏漆层。

运输与贮存

  • 控制箱在运输中避免剧烈的冲击和震动
  • 控制箱应贮存在通风干燥的仓库中。

技术参数

1) 执行标准:GB3836.1、GB3836.2、GB12476.1、GB12476.5
2) 额定电压:AC380V/AC220V
额定总电流:≤400A
3) 防爆等级:Ex d IIBT6Gb/EXtdA21IP65T80℃
4) 防护等级:IP65
5) 引入口规格: G/M/NPT螺纹1/2”~4”

订购须知

客户订货需提供以下参数:
安装区域:□室内□室外
安装方式:□挂式□立式
接线方式:□我司成套接线□仅供防爆外壳,元件和接线由客户自供
外壳:提供箱内净尺寸、面板元件数量和规格、出线口数量和规格
成套:需要提供原理图、元件品牌要求。
