上下腔防爆正压柜

KTC系列智能正压防爆电气柜（以下简称正压柜），适用于工厂企业中存在或可能存在ⅡA、ⅡB、ⅡC 类T1~T4组爆炸性气体的1 区或2 区危险场所。该产品经国家级仪器仪表防爆安全监督检验站检验合格并取得了防爆合格证。经国家质量监督检验检疫总局检查合格，获得全国工业产品生产许可证。

产品具有智能集中控制、彩屏文字显示、换气量智能积算、换气保压后自动供电、失压补气、故障报警及危险时自动切断电源等功能。



正压原理

本产品是通过防爆仪表箱内的智能单片机控制系统与气体压力控制系统匹配,将洁净、安全的压缩空气或惰性气体引入正压腔，完成吹扫柜体内部的可燃性气体或粉尘，并能够维持正压腔内一定的压力，使正压腔内形成微正压，阻止外界危险气体或粉尘的进入，达到防爆的目的。

运行要素

• ● 稳定，安全的气源（通常的仪表压缩空气就能满足要求）；
• ● 具有较高密封性能的箱体；
• ● 一套高质量、高可靠性的正压控制系统。

结构概述

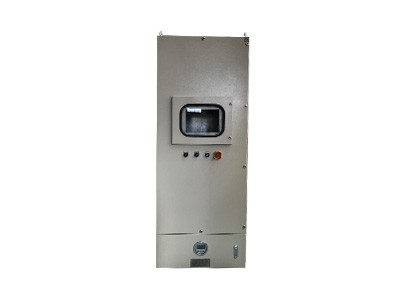

正压柜柜体：正压柜柜体采用1.5～2.5mm厚的冷轧钢板或不锈钢板焊接而成，通气管道采用不锈钢管，进出电缆采用电缆密封接头。前门可设置玻璃显示窗，显示仪表、指示灯等内容。外壳防护等级由IP65和IP66两种可选择。正压柜结构形式由上下结构、左右结构、琴台式结构和外挂式结构四种，分别见图1～图4。也可根据客户要求作特殊设计。

型号含义

产品型号

防爆标志

安全指标

a) 柜内正压值大于250Pa时，正压腔开始自动排气；
b) 柜内正压值小于80Pa大于50Pa时，低压报警提示；
c) 柜内正压值小于50Pa， 1区使用时正压柜自动切断电源， 2区使用时正压柜可以只报警，不切断电源。（不切断电源的设置见6.5条）



遵循标准

标准代号	标准名称
GB14048.1-2008	低压开关设备和控制设备
GB3836.1—2010	爆炸性气体环境用电气设备 第 1 部分：通用要求
GB3836.2—2010	爆炸性气体环境用电气设备第2 部分：隔爆型“d”
GB3836.5—2004	爆炸性气体环境用电气设备第5 部分：正压外壳型“p”
GB3836.9—2006	爆炸性气体环境用防爆电气设备 第9部分：浇封型“m”
GB4208—2008	外壳防护等级（IP 代码）

参数	描述
防爆标志	ExdmbpxⅡCT4 Gb
认证机构	NEPSI
温度范围	-20°C~40°C
气源	不含有爆炸性气体和粉尘的压缩空气或惰性气体
气源压力	0.2~1.0Mpa
气源流量	＞10m3/h
外壳防护等级	IP65/IP66
额定电压	AC380V/AC220V/DC24V
额定电流	≤1000A
维持压力	150-400Pa
最大吹扫压力	≤ 2000Pa
最小工作压力	≥50Pa
吹扫容积	5倍正压腔净容积
气体消耗量	取决于柜体容积和面板与案件数量，每立方米正压腔容积≤5m³/h
